Stroom en netwerk in dezelfde goot, over drie verdiepingen
Een kantoorpand in het Gooi had op drie verdiepingen nieuwe aansluitingen nodig. Voor het netwerk, maar ook voor stroom. We hebben de goot één keer opgehangen en er allebei in gelegd.
Pand
Kantoorpand in het Gooi, drie verdiepingen
Route
Kabelgoot op alle verdiepingen, voor stroom én data
Netwerk
Cat6a, in de brandklasse die bij dit soort gebouw hoort
Aansluitingen
Netwerk op keystones, stopcontacten in dezelfde goot
Samenkomst
Eén patchkast, door ons geleverd
Wat we niet noemen
Naam van de opdrachtgever en het adres
Meestal gaat het in twee rondes
De elektricien komt, trekt zijn kabels en werkt ze weg. Een week later komt de netwerkpartij. Die zoekt een eigen route, boort opnieuw en schroeft een tweede kanaal op de muur. Dan heb je aan het eind twee soorten goot boven elkaar, en twee keer iemand die het afwerkt.

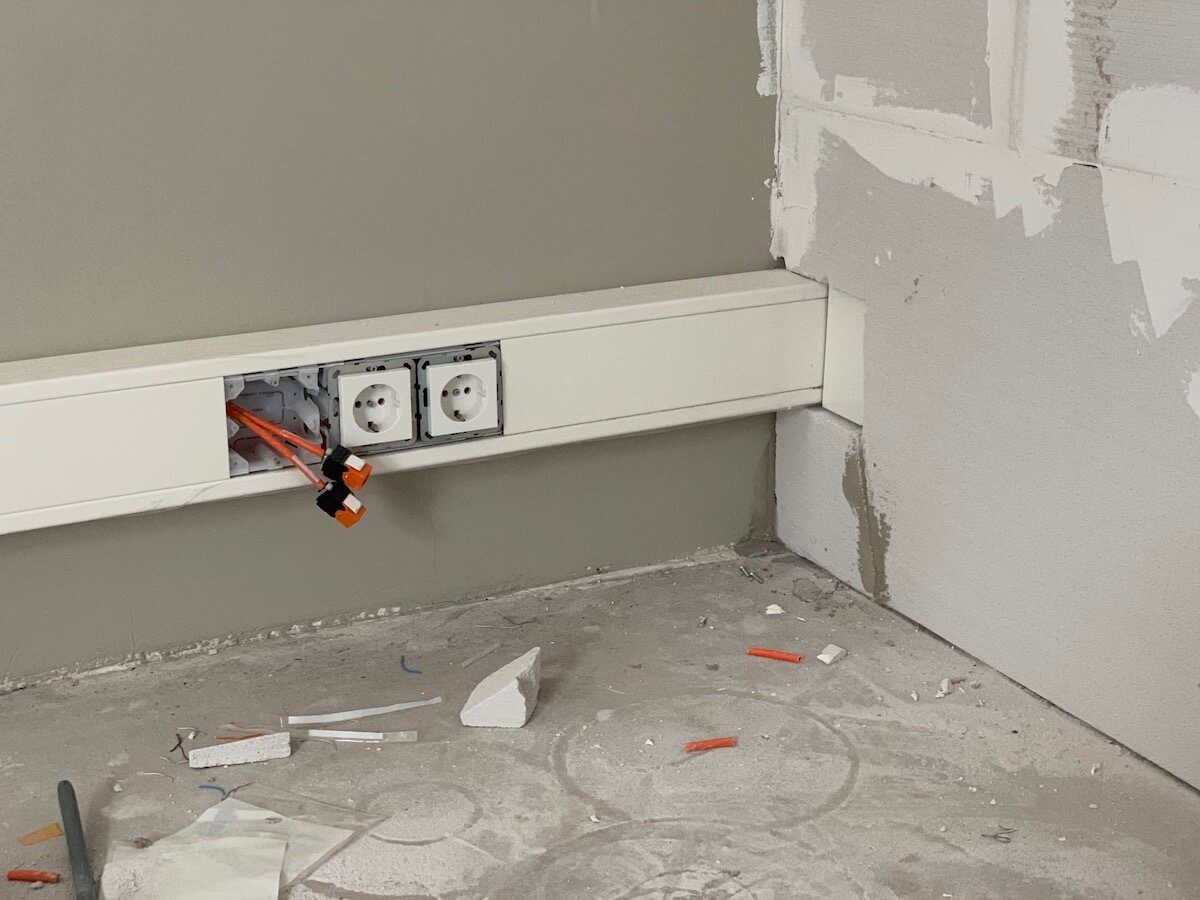

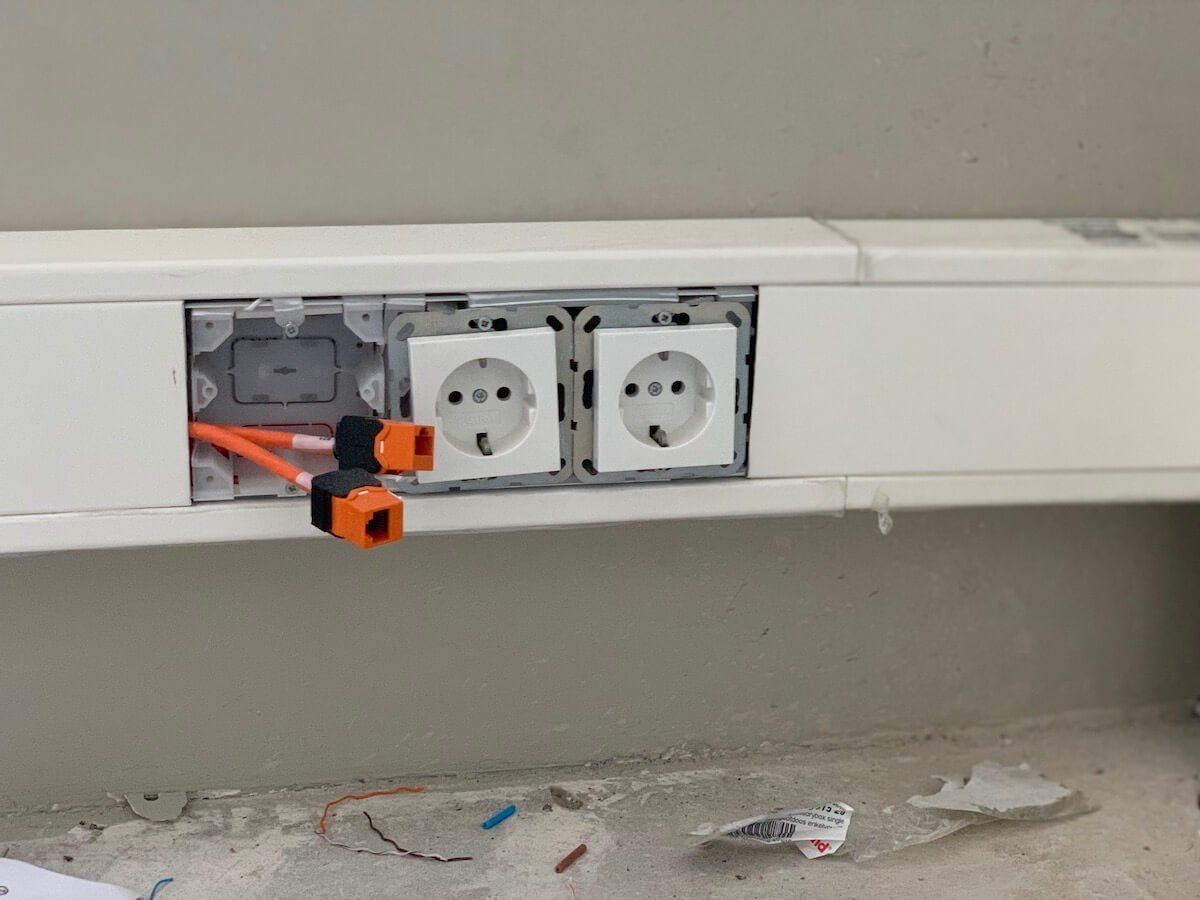

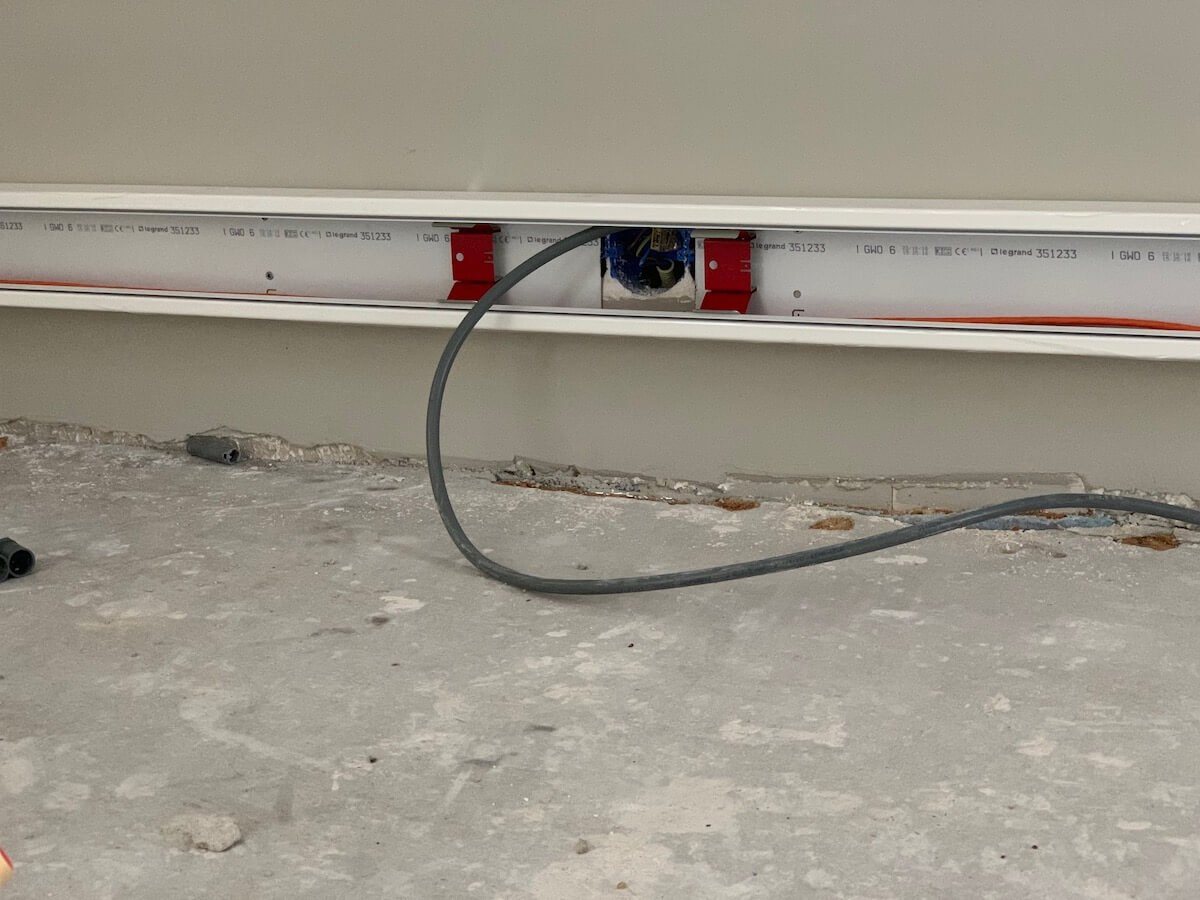

Hier ging het in één keer. Eerst hing op alle drie de verdiepingen de goot. Daarna gingen de netwerkkabels erin, en in dezelfde goten kwamen de stopcontacten. Stroom en data liggen gescheiden, maar ze volgen dezelfde lijn door het pand.
Voor wie er straks werkt, is dat eigenlijk het hele punt. Waar je een stekker vindt, vind je ook een netwerkaansluiting.
Keystones, en waarom dat later scheelt

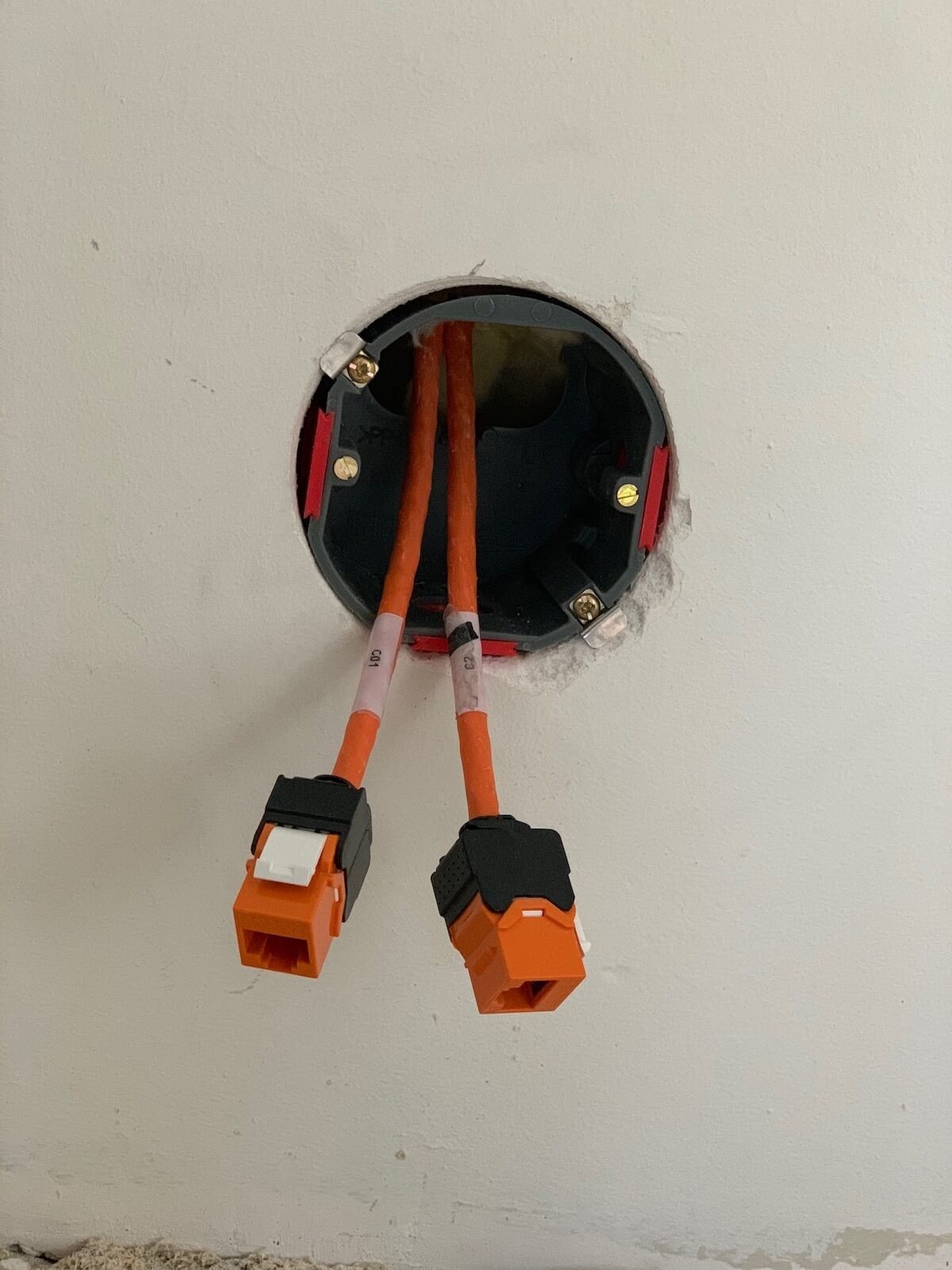

Elke netwerkkabel eindigt op een keystone. Dat is een los blokje dat in de goot of in het patchpaneel klikt. Gaat er een aansluiting kapot, of moet een punt ergens anders voor gebruikt worden, dan wissel je dat blokje. De kabel zelf blijft liggen.
Alle kabels van de drie verdiepingen lopen naar één patchkast. Die hebben we ook geleverd. Zo is er één plek waar je begint te zoeken als er iets niet werkt, in plaats van een kastje per etage.
Cat6a, en de brandklasse op de kabel
We legden Cat6a. Die kabel haalt 10 Gbit/s over de volle honderd meter. Voor een werkplek van nu is dat ruim, maar een kabel blijft veel langer liggen dan een switch meegaat.
Op de mantel staat ook een brandklasse. Die zegt wat de kabel doet als hij in een brand terechtkomt. Die klasse kies je niet zelf. Het soort gebouw bepaalt hem. Hier ligt de kabel in de klasse die voor dit pand geldt.
Wat we afraden: de netwerkgoot laten ophangen en de elektra er later ‘even bij’ doen. Dan blijkt de goot net te krap, of hangt hij op een hoogte die voor stopcontacten niet handig is, en komt er alsnog een tweede kanaal.

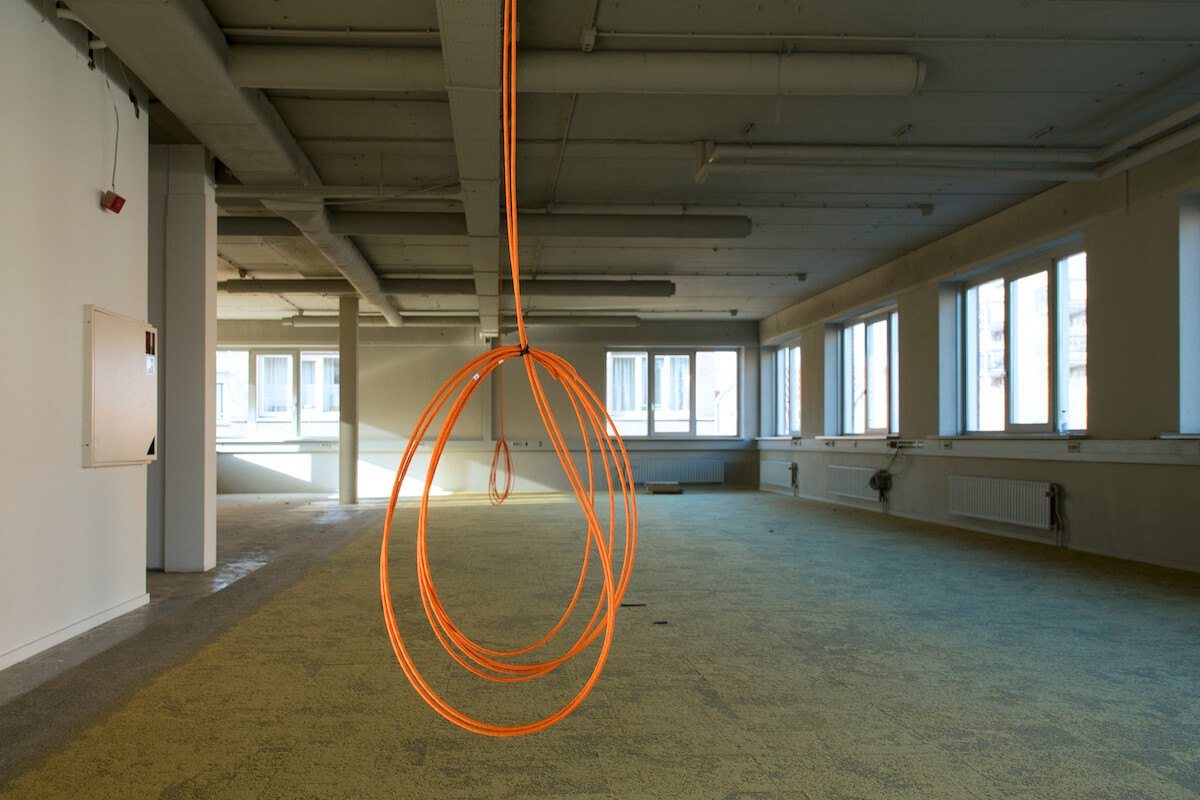

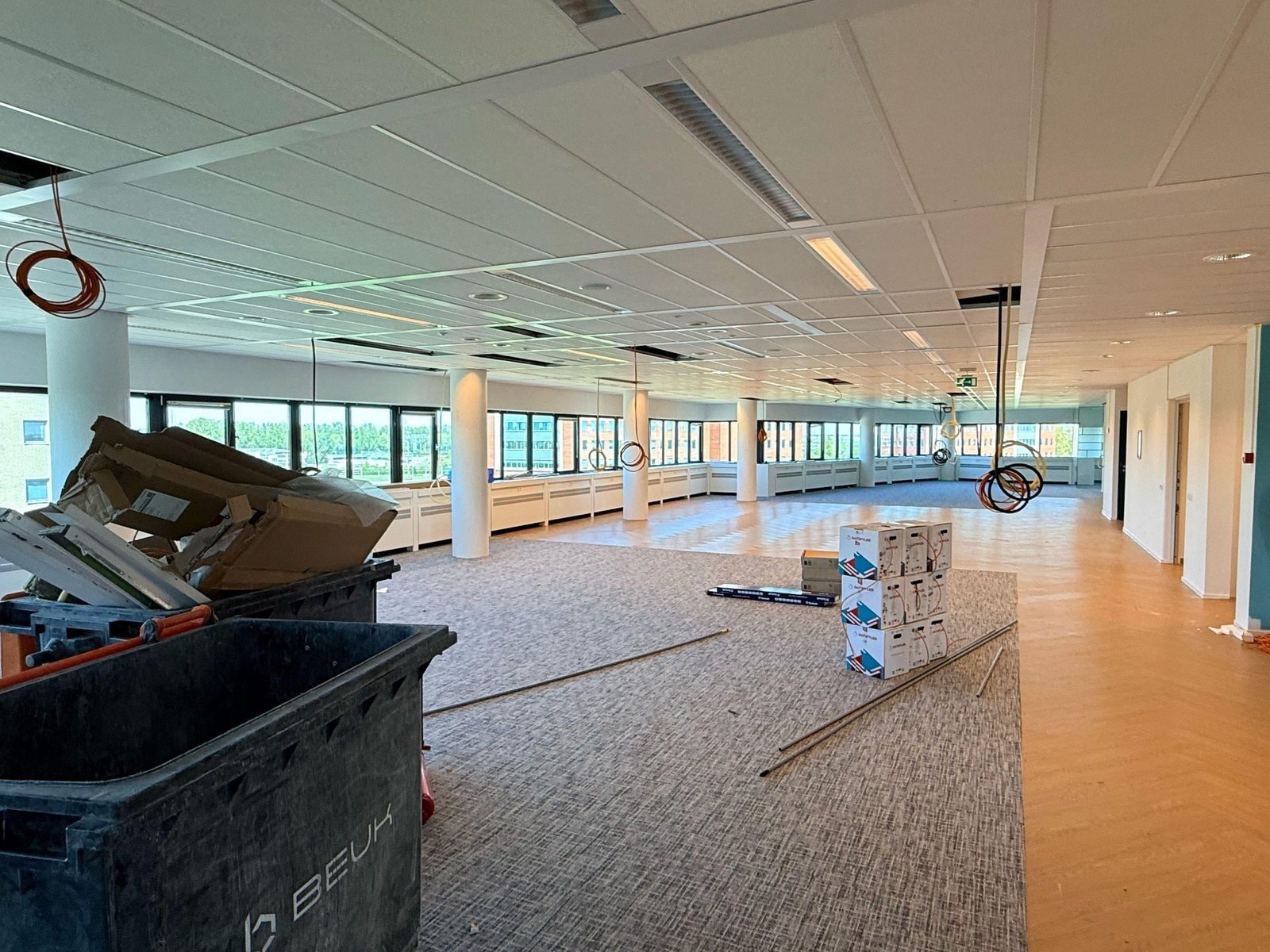

Foto’s van het werk
Wat je hiervan kunt meenemen
Plan stroom en netwerk als één route. Eén goot ophangen is minder werk dan twee, en de wand blijft rustiger.
Laat alles in één kast uitkomen. Dan weet over vijf jaar ook iemand anders nog waar hij moet zijn.
Kijk naar de brandklasse. Vraag gewoon welke klasse er op de kabel staat en waarom. Een goede installateur kan dat in één zin uitleggen.
Meer over het trekken zelf lees je bij kabels trekken.
Vragen over dit project
Mogen stroom en netwerk in dezelfde goot?
Ja, als de goot daarvoor gemaakt is en de twee gescheiden van elkaar liggen. Zo is het hier ook gedaan.
Wat is een keystone?
Een los aansluitblokje waar de netwerkkabel op eindigt. Het klikt in een goot, doos of patchpaneel. Is het kapot of wil je het punt anders gebruiken, dan vervang je het blokje en blijft de kabel liggen.
Waarom Cat6a en niet Cat6?
Cat6a haalt 10 Gbit/s over de volle honderd meter, Cat6 alleen over een kortere afstand. Een kabel gaat meestal veel langer mee dan de apparatuur die eraan hangt, en dan telt die marge.
Wat betekent de brandklasse op een kabel?
Wat de kabel doet als hij in een brand terechtkomt. Het soort gebouw bepaalt welke klasse er moet liggen, dus het is geen smaak.
Kunnen jullie ook alleen de stopcontacten in een bestaande goot zetten?
Ja. Ligt het netwerk er al, dan zetten we de elektra erbij. Past de goot niet, dan zeggen we dat eerlijk voordat we beginnen.
